干貨 | 電力金具常用的型號表示一定要知道！

2022-01-04



型號由首字母+附加字母+主參數組成，電力金具常用的型號大概如下：

一、耐張線夾

1、安裝方式：B-爆壓型，L-螺栓型，T—鉗壓型，x-楔形，Y-液壓型，J-預絞式；

2、導線的型號，默認表示鋼芯鋁絞線。

二、懸垂線夾

1、握力類型，G--固定型，K--滑動型，W--有限握力型；

2、回轉軸中點與導線軸線間的相對位置：默認表示下垂式，K-上扛式，z-中點回轉式；

3、防暈性能：D-特，C-高，B-中，A-普級。；

4、船體材質：默認表示鋁合金，K-可鍛鑄鐵（馬鐵），Q-球鐵，6一鑄鋼。

三、接續金具

1、安裝方式：B-爆壓型，G-并溝線夾，L-螺栓型，T_鉗壓型，x-修補條，Y-液壓型，J- 預絞式；

2、鋼芯接續方式：默認表示對接，D-搭接；

3、線的型號，默認表示鋼芯鋁絞線，參見常用工具。

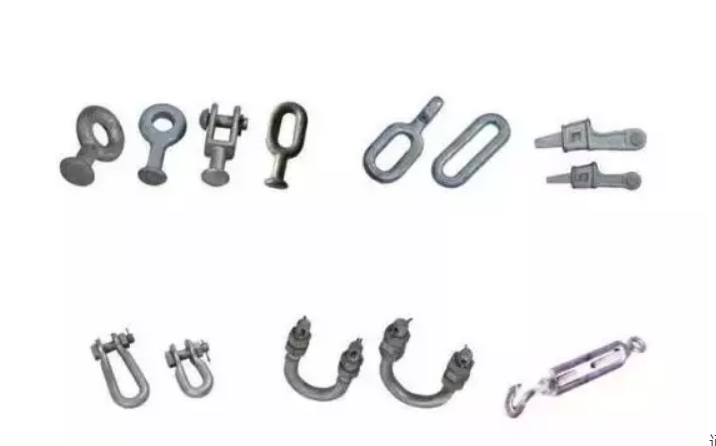

四、連接金具

（1）間隔棒

1、間隔棒的結構型式：G-剛性間隔棒，R-柔性間隔棒，z-阻尼間隔棒；

2-框架形狀：默認表示正多邊形，s-十字形，J—矩形，T-梯形，Y-圓環形；

3、分裂數，用數字表示；

4、表征間隔棒防暈性能：D-特，C-高，B-中，A-普級。

（2）防震錘

1、防振錘的結構型式：D-對稱型防振錘，R-非對稱型防振錘；

2、錘頭的結構型式：G-扭轉式（狗骨頭形），T-筒式，Y-音叉式，Z-鐘罩式；

3、防振錘的線夾型式：默認表示螺栓型線夾，J-預絞式線夾；

4、適用的導線外徑，用組合號表示；

5、導線的型號，鋼絞線用G表示，默認表示其它類型導線；

6、防暈性能：默認表示不防暈，D-特，C-高，B-中，A-普級。

（3）屏蔽環

1、默認表示懸垂串，N-用于耐張串：

2、默認表示用于線路，B-表示用于變電；

3、用字母J表示安裝在間隔棒上，其它默認。

（4）均壓屏蔽環

1、默認表示用于懸垂串，N-用于耐張串；

2、絕緣子方向：默認表示正裝，D-倒裝用

（5）均壓環

1、電壓等級：l0-l000kV，8-±800kV，7-750kV，6-±660kV，5-500kV/土500kV，3-330kV;

2、絕緣子串型：X-I型懸垂串，V-V型懸垂串，N-耐張串；

3、絕緣子聯數：1，2，3…；

4、絕緣子類型：默認表示盤式，H-合成絕緣子；

5、絕緣子聯間距，默認表示單聯；

6、附加字母：D-用于絕緣子串倒裝，T-十字形懸垂聯板，B-變電。

（6）T型線夾

1、連接主要導線的型式：L-螺栓型，Y-壓縮型；

2、連接引下線的型式：B-引流板，L-螺栓型，Y-壓縮型；

3、主要導線的數目：默認表示為單根，雙線及以上用數字表示，如“2”表示是雙線。

（7）設備線夾

1、連接導線的型式：L-螺栓型，Y-壓縮型：

2、端子板的材料：默認表示為鋁材，G-銅鋁過渡：

3、導線的數目：默認表示為單根．S-雙線。

（8）槽形母線固定金具

安裝位置：N-戶內，w-戶外。

（9）護線條

護線條材質類型：默認表示鋁合金，B-鋁包鋼，G-鋼。

（10）重錘

1、材質類型：默認表示鑄鐵，G-鋼；

2、防腐方式：默認表示涂漆，D-鍍鋅。

（11）矩形母線固定金具

1、安裝位置：N-戶內，W戶外；

2、放置方式：L-立放，P-平放；

（12）管形母線固定金具

固定類型：默認表示固定型，H-轉動滑動型，X-懸掛型，z-轉動固定型；

（13）管形母線T接線夾

1、C-采用端子板引流，L-用螺栓型引流，P-采用端子板引流，且引流面與管形母線軸線在同一水平面上，Y-用壓縮型引流，且引流面與管形母線軸線垂直；

2、端子板引流時引流板的數量：默認表示單板，S-雙板。

（14）管形母線終端球

若為阻尼型，則用字母Z表示。

（15）管形母線封頭

若為阻尼型，則用字母Z表示。

（16）管形母線支架

管形母線數量：默認表示支撐單根管形母線，s-支撐兩根管形母線。

（17）管形母線接頭

接頭的類型：N-內接頭，w-外接頭。

（18）管形母線設備線夾

1、設備線夾的類型；默認表示固定型，s-伸縮型；

2、端子板材料：默認表示為鋁材，G-銅鋁過渡。

（19）管形母線伸縮線夾

1、默認表示有支撐，w-無支撐；

2、有支撐時的固定方式：G-固定型，H-滑動型，z-組合型。

（20）管形母線消震環

1、表示靜觸頭與管形母線中點線垂直，P表示靜觸頭與管形母線中點線平行：

2、默認表示不防暈，F-防暈。

（21）軟母線間隔棒

1、分裂數，默認表示雙分i；

2、軟母線的外徑，用導線直徑的組合號表示，組合號與D的關系。

（22）軟母線組合圓環

承重導線的數目，用數字表示。

（23）軟母線固定金具

軟母線的外徑，用導線直徑的組合號表示，組合號與D的關系。

（24）跨路母線金具

管形母線與設備連接方式：B-鋁箔過渡連接，J-絞線過渡連接。
